โครงสร้างยานพาหนะและการกำหนดค่าเค้าโครง

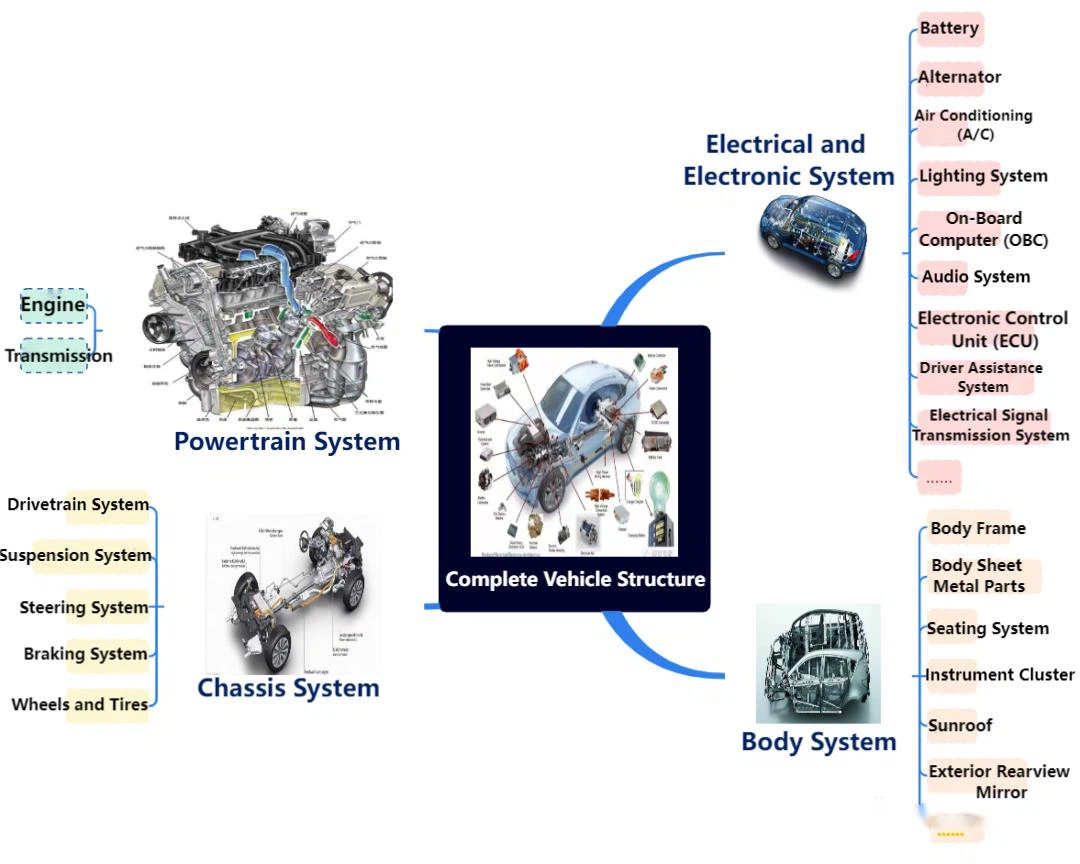

ยานพาหนะเป็นเครื่องมือการขนส่งที่ซับซ้อนซึ่งประกอบด้วยส่วนประกอบหลายพันรายการ ขึ้นอยู่กับระบบส่งกำลังเงื่อนไขการใช้งานและปัจจัยอื่น ๆ โครงสร้างเฉพาะอาจแตกต่างกันอย่างมีนัยสำคัญ อย่างไรก็ตามโดยทั่วไปแล้วรถยนต์โดยสารทั่วไปประกอบด้วยระบบหลักสี่ระบบ:ระบบร่างกาย, ระบบระบบส่งกำลัง, ระบบแชสซี, และระบบไฟฟ้า\/อิเล็กทรอนิกส์.

1.1 ระบบร่างกาย
รวมถึงกรอบร่างกายแผงตัวถังและอุปกรณ์เสริมเช่นที่นั่งกลุ่มเครื่องมือซันรูฟและกระจกมองหลังภายนอก

1.2 ระบบระบบส่งกำลัง
ประกอบด้วยเครื่องยนต์และเกียร์เป็นหลัก

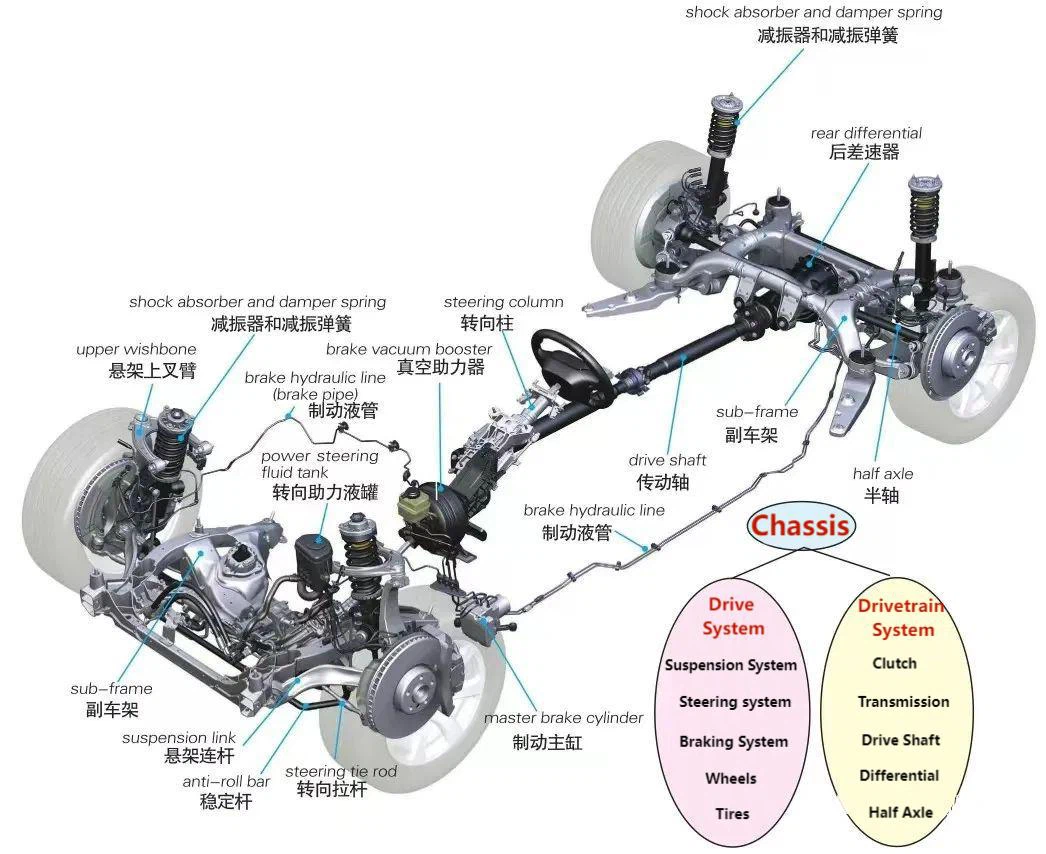

1.3 ระบบแชสซี
ประกอบด้วยระบบขับเคลื่อนระบบกันสะเทือนระบบพวงมาลัยระบบเบรกและล้อ\/ยาง

1.4 ระบบไฟฟ้า\/อิเล็กทรอนิกส์
รวมถึงแบตเตอรี่, เครื่องกำเนิดไฟฟ้ากระแสสลับ, เครื่องปรับอากาศ, ระบบไฟ, คอมพิวเตอร์ออนบอร์ด, ระบบเสียง, ชุดควบคุมอิเล็กทรอนิกส์ (ECUs), ระบบช่วยเหลือผู้ขับขี่และระบบส่งสัญญาณไฟฟ้า

โดยทั่วไปแล้วรถผู้โดยสารมาตรฐานจะประกอบขึ้นจากประมาณ10, 000 ส่วนประกอบอิสระที่ไม่สามารถแยกได้แม้ว่าตัวเลขนี้จะแตกต่างกันไปตามขนาดของยานพาหนะและความซับซ้อน ยานพาหนะที่มีความเชี่ยวชาญสูงเช่นรถแข่งสูตร 1 (F1) อาจมีได้มากถึง20, 000 ส่วนประกอบอิสระ.

การกำหนดค่าเค้าโครงยานพาหนะส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพการจัดการความปลอดภัยการใช้พื้นที่และประสิทธิภาพการใช้เชื้อเพลิง

2.1 เครื่องยนต์ด้านหน้า, ขับเคลื่อนล้อหน้า (FF)
ในเค้าโครงนี้เครื่องยนต์จะอยู่ที่ด้านหน้า (โดยทั่วไปแล้วจะติดตั้งตามขวาง) และส่งพลังงานไปยังล้อหน้า

①คำแนะนำ:การออกแบบขนาดกะทัดรัดการผลิต\/การบำรุงรักษาที่ประหยัดต้นทุนห้องโดยสารด้านหน้าที่กว้างขวางและประสิทธิภาพการใช้เชื้อเพลิงสูง

②disadvantages:การกระจายน้ำหนักที่หนักด้านหน้าเพิ่มภาระช่วงล่าง ความเสถียรในการจัดการนั้นด้อยกว่ายานพาหนะขับเคลื่อนล้อหลัง (RWD)

2.2 เครื่องยนต์ด้านหน้าขับเคลื่อนสี่ล้อ (4WD)
เครื่องยนต์ที่ติดตั้งอยู่ด้านหน้าทั้งสี่ล้อซึ่งใช้กันทั่วไปใน SUVs รถบรรทุกและยานพาหนะออฟโรด

①คำแนะนำ:การลากและเสถียรภาพที่เพิ่มขึ้นในสภาวะที่ไม่พึงประสงค์ (เช่น SNโอ๊ยโคลน)

②disadvantages:เพิ่มน้ำหนักความซับซ้อนและการประหยัดเชื้อเพลิงลดลง

2.3 เครื่องยนต์ด้านหน้าขับเคลื่อนล้อหลัง (FR)
เลย์เอาต์แบบดั้งเดิมที่เครื่องยนต์ด้านหน้าขับเคลื่อนล้อหลังเป็นที่แพร่หลายในรถซีดานและรถสปอร์ต

①คำแนะนำ: การกระจายน้ำหนักที่สมดุลและพลวัตการขับขี่ที่เหนือกว่า

②disadvantages:ค่าใช้จ่ายที่สูงขึ้นพื้นที่ผู้โดยสารด้านหลังที่ จำกัด และลดแรงฉุดบนพื้นผิวลื่น

2.4 เครื่องยนต์ด้านหลังไดรฟ์ล้อหลัง (RR)
เครื่องยนต์ที่ติดตั้งด้านหลังขับเคลื่อนล้อหลังโดยเฉพาะอย่างยิ่งที่ใช้ในรุ่นปอร์เช่และรถยนต์ที่มีประสิทธิภาพสูง

①คำแนะนำ: การจัดการแบบว่องไวและความสมดุลของน้ำหนักที่ดีที่สุด

②disadvantages:ต้นทุนการผลิตที่สูงและพื้นที่เก็บข้อมูลด้านหลังน้อยที่สุด

2.5 เครื่องยนต์ที่ติดตั้งตามยาวด้านหน้าขับเคลื่อนสี่ล้อ (4WD)
มาจากแพลตฟอร์ม RWD ด้านหน้าของเครื่องยนต์เค้าโครงนี้จะแยกพลังงานผ่านเคสถ่ายโอนไปยังเพลาทั้งสองซึ่งพบได้ทั่วไปในยานพาหนะขนาดใหญ่

①คำแนะนำ:ยอดคงเหลือที่ยอดเยี่ยมสำหรับแอปพลิเคชันประสิทธิภาพสูง

②disadvantages:ค่าใช้จ่ายสูงและพื้นที่ภายในที่ จำกัด ไม่เหมาะสมสำหรับการใช้งานครอบครัว

2.6 เครื่องยนต์กลางด้านหลังขับเคลื่อนล้อหลัง (RMR)
เครื่องยนต์ติดตั้งอยู่ใจกลางห้องโดยสารขับเคลื่อนล้อหลังสำหรับซุปเปอร์คาร์ (เช่น Ferrari 488)

2.7 เครื่องยนต์กลางด้านหน้าขับเคลื่อนล้อหลัง (FMR)
เครื่องยนต์อยู่ด้านหลังเพลาหน้า แต่ข้างหน้าของห้องโดยสารขับล้อหลังใช้ในรถสปอร์ต (เช่น Mazda Mx -5)

การเลือกเค้าโครงยานพาหนะขึ้นอยู่กับการใช้งานเป้าหมายเป้าหมายข้อ จำกัด ด้านต้นทุนและความต้องการของตลาด การกำหนดค่าแต่ละครั้งมีการแลกเปลี่ยนในการกระจายน้ำหนักการลากและประสิทธิภาพของพื้นที่ ผู้ผลิตจัดลำดับความสำคัญการออกแบบที่สอดคล้องกับเอกลักษณ์ของแบรนด์และความต้องการของผู้บริโภค ความก้าวหน้าทางวิศวกรรมยังคงปรับแต่งเลย์เอาต์เหล่านี้เพื่อประสิทธิภาพและประสิทธิภาพที่ดีขึ้น

โครงสร้างและเค้าโครงของยานพาหนะเป็นจุดสำคัญในการกำหนดพลวัตการขับขี่ความปลอดภัยการประหยัดเชื้อเพลิงและการดึงดูดตลาด จากรถยนต์ในเมืองขนาดกะทัดรัดไปจนถึงซุปเปอร์คาร์ที่มีประสิทธิภาพสูงตัวเลือกการออกแบบเหล่านี้ช่วยให้มั่นใจได้ว่ามีความสามารถรอบด้านและความสามารถในการแข่งขันซึ่งมีอิทธิพลโดยตรงต่อความพึงพอใจของผู้ใช้และความสำเร็จในเชิงพาณิชย์
